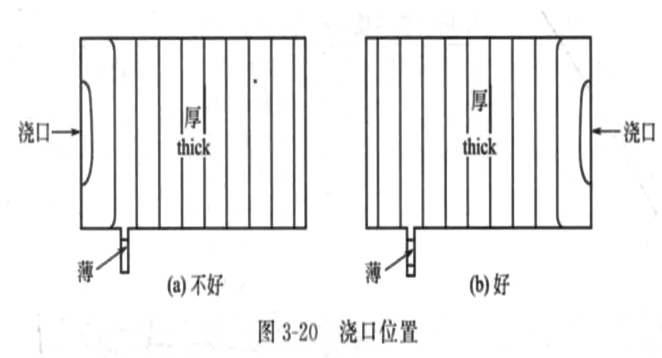

如圖所示：
進(jìn)膠點(diǎn)應(yīng)該從肉厚的區(qū)域向肉薄的區(qū)域進(jìn)膠，這樣的話將肉厚的區(qū)域充填完成后，自動(dòng)充填肉薄的區(qū)域，
如果進(jìn)膠點(diǎn)從肉薄的一側(cè)進(jìn)膠，當(dāng)充填完成肉厚的區(qū)域，而厚肉與肉薄相交互的膠將會(huì)冷卻掉，造成肉薄的區(qū)域無(wú)法充填。

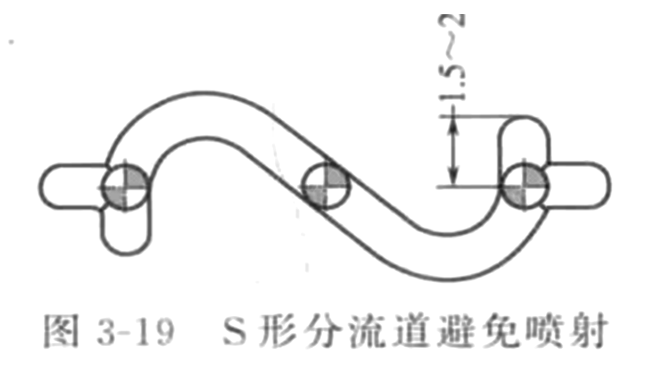

如圖所示：
S型流道進(jìn)膠，有效解決了進(jìn)膠點(diǎn)流痕的問(wèn)題，而且已避免了進(jìn)膠口附近產(chǎn)生噴射紋的現(xiàn)象。
特別是PMMA、PS、PC料進(jìn)膠時(shí)，一定要采用型流道進(jìn)膠，有效防止進(jìn)膠口附近氣紋或料花的問(wèn)題。

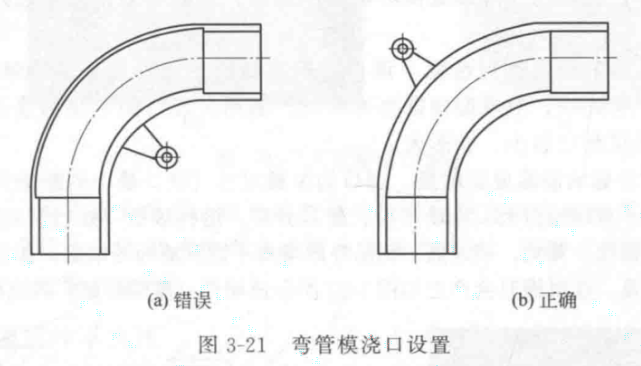

如圖所示，彎管形狀的產(chǎn)品，需要從彎管側(cè)面進(jìn)膠，有效解決了進(jìn)膠阻力的問(wèn)題，并且有效解決了注射壓力的分解，型芯沒(méi)有產(chǎn)生偏移，整體的注塑肉厚也比較均勻。

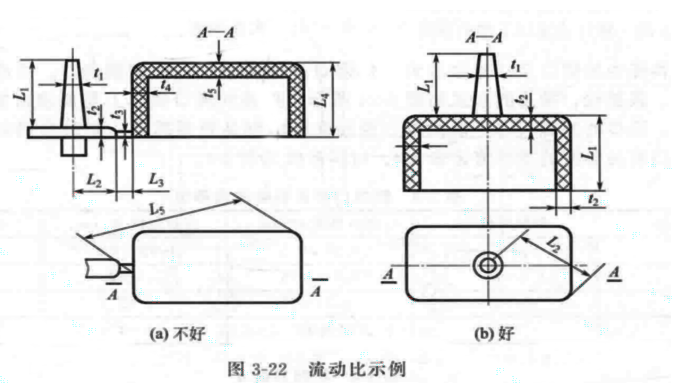

如圖所示：
當(dāng)塑料的流長(zhǎng)比接近L5的情況下，如果從側(cè)進(jìn)膠時(shí)，會(huì)造成產(chǎn)品末端壓力損失效大，保壓壓力無(wú)法均勻，會(huì)造成產(chǎn)品收縮不勻所影起的變形，建議還是從中心進(jìn)膠，讓材料充填均勻，壓力也損失最小。
如圖所示：

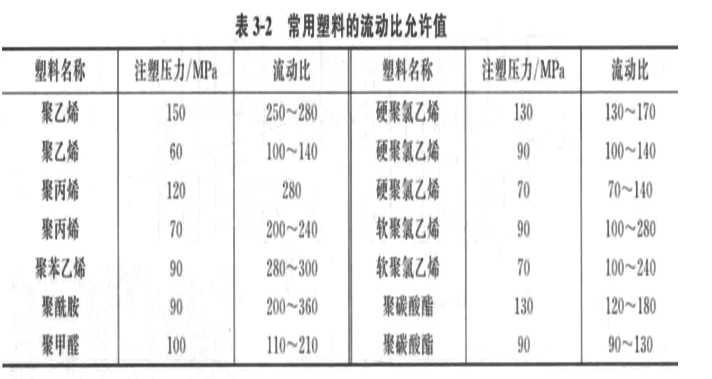

常用塑料的流動(dòng)比值：
