在手機與基站紛紛跨入毫米波時代的今天，一副通信模具究竟蘊藏了怎樣的技術密度，才足以守護訊號的高速與穩定?
一、產業坐標：通信模具為何獨樹一幟
通信器件對高頻特性、尺寸一致性和散熱效率的要求遠超一般塑件。模具既要兼顧介電常數、插損、熱膨脹，又要滿足批量復制的經濟性，成為鏈接材料科學與網絡性能的關鍵節點。
二、場景切入：從天線罩到光模塊外殼
5G/6G 天線罩：需保持波透過率與機械強度的平衡。
高速連接器絕緣件：微細針孔排列，公差控制到 ±0.01?mm。
光模塊外殼：屏蔽腔體與塑料導光件需一次成型，避免多道裝配誤差。
路由器殼體：復雜散熱鰭片與裝飾紋理共存，對模具排氣、冷卻提出挑戰。
三、材料協奏：特殊樹脂的“脾氣”
LCP(液晶聚合物)：低介電、耐高溫，但熔體流動快，要求澆口精準控溫。
PPS/PPA：尺寸穩定、耐濕熱，適合射頻結構件;模具需選用硬質鋼并鍍鎳防腐。
EMI 屏蔽粉料復合物：金屬粉含量高，磨蝕性強，冷卻不均易產生翹曲。
四、設計拆解：毫米級體積里的微米級思考
分割面布局——巧用階梯分型，隱藏夾線，兼顧信號完整性。
流道網絡——多點平衡澆注，搭配閥針順序啟閉，避免流痕與焊接線。
散熱水路——在超薄壁面上嵌入 3D 斜管，縮短周期并抑制收縮差。
鑲件模塊化——高磨損區快換設計，停線即可更換，不影響主模壽命。
五、加工實錄：精雕細琢的工藝矩陣
高速石墨電極放電：深溝細肋鏡面一次到位。
五軸聯動精銑：復雜雙曲面天線罩，刀具步距控制在 0.02?mm 以內。
慢走絲分割：保證鑲件與主模配合面平面度 <?2?μm。
超聲拋光+化學拋光：實現光模塊鏡面反射級別 Ra?0.02?μm。
六、成型調參：工藝窗口的“黃金區間”
熔體溫度：LCP 常設 300?°C 左右，稍低即充填不足，稍高則纖維降解。
保壓曲線：采用兩段或三段階梯式，既壓實柵格亦抑制翹曲。
模腔真空排氣：先抽后注，防止氣穴影響高頻損耗。
在線監測：壓力、溫度曲線與實際件件號一一綁定，形成可追溯檔案。

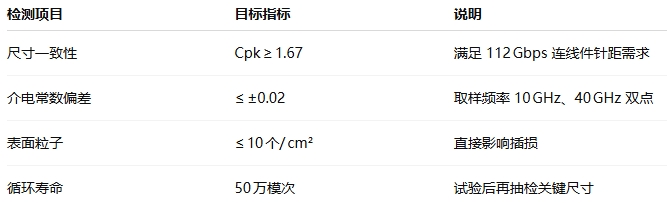

七、品質閉環：量化到每一次脈沖
八、綠色智造：低碳與高精并行
增材嵌件水路：3D 打印 conformal cooling，能耗降 15%。
刀路優化算法：縮短主軸空行程，降低刀具磨耗與碳排放。
再生樹脂試點：部分室內 CPE 天線罩改用可回收 PC/ABS 合金，配套模具鍍層升級以抵抗低分子揮發。
九、供應版圖：跨區域協同的新格局
中國長三角、高雄、馬來檳城等地分別形成射頻行業模具集群，配合歐美日系統廠商做全球 24?小時交接。數字平臺實時同步模型、參數與出貨節拍，縮短跨國項目周轉 30% 以上。
十、前瞻坐標：毫米波之后的機會
玻璃陶瓷共注：突破 100?GHz 封裝壁壘。
金屬–塑料異化一體成型：兼顧屏蔽與輕量，預計 3?年內商業化。
智能模具芯片：在模仁內嵌感測片，實時捕捉熱場、應力，預測性保養。
通信模具是一場跨學科的大合奏：材料的分子排列、機械刀路的微米跳躍、熱傳導的秒級波動與射頻測試的納秒響應，環環相扣。誰能運籌精度、成本與速度的三角平衡，誰就能在信息洪流中掌握節拍。
