金屬探測器外殼模具到底有哪些講究?在精密儀器不斷升級的背景下，金屬探測器外殼的制造對模具提出了哪些新要求?如何權衡結構設計、材料選擇、工藝流程與成本控制?
一、金屬探測器外殼模具的應用背景
金屬探測器廣泛應用于安檢、工業檢測、考古勘探等領域。外殼作為設備的“鎧甲”，不僅需要保護內部精密元件，還承擔著防塵、防水、抗沖擊和美觀等多重任務。由此，外殼模具的設計與制造直接影響產品質量、性能與市場競爭力。
1. 應用場景需求多樣
安檢用探測器：機場、車站等場所，對外殼的耐磨、抗摔要求高。
工業用探測器：如食品、醫藥行業使用的在線檢測設備，要求外殼防腐蝕、易清洗。
戶外與便攜式探測器：如考古、野外探礦，對密封性和結構強度提出更高要求。
2. 定制化趨勢明顯
隨著細分市場需求不斷升級，金屬探測器外殼模具呈現多樣化、定制化趨勢。不同客戶對尺寸、接口、安裝方式及表面處理有各自要求，模具制造商需具備靈活響應能力。
二、金屬探測器外殼模具結構與設計要點
金屬探測器外殼模具的設計，是將設計師的構思轉化為實際產品的核心環節。結構設計的優劣，直接影響成型精度、生產效率與使用壽命。
1. 外殼結構設計
一體成型 vs 分體裝配：根據產品大小、功能需求，選擇單件成型或多件拼裝結構。一體式有利于密封性，多件式便于維護與零件更換。
加強筋布置：合理的加強筋設計，提升殼體抗壓能力，同時避免縮水變形。
連接方式：螺紋、卡扣、螺釘、超聲波焊接等多種工藝需與模具結構相協調。
2. 模具結構類型
注塑模具：最常用，適用于大批量塑料外殼生產。需設計合理的澆口、冷卻系統、脫模機構。
壓鑄模具：用于金屬材質外殼，如鋁合金、鋅合金。重視模具耐熱與強度，防止粘模、變形。
硅膠模具與真空注型：適合小批量試制、結構復雜或表面精細的樣品開發。
3. 精度與尺寸控制
精密探測器對外殼尺寸公差要求嚴苛，模具加工需采用高精密CNC機床、火花機、線切割等設備，控制誤差在±0.02mm范圍內。
對定位孔、安裝面等關鍵部位進行專門優化，提升整體裝配度與可靠性。
三、金屬探測器外殼模具的材料選擇
外殼模具的選材，關乎模具壽命、產品表面質量及成本。
1. 模具鋼材常見選項
P20、718、S136等預硬鋼：廣泛用于注塑模具，兼顧成本與使用壽命。
H13、8407熱作模具鋼：適用于壓鑄模具，耐高溫、耐沖刷。
高鉻合金鋼、鈹銅：用于局部高拋光或易磨損部位，提高模具耐用性。
2. 外殼原材料選擇
ABS、PC、PA66等工程塑料：輕質高強，抗沖擊、阻燃性佳，易于成型。
鋁合金、鎂合金：輕質且有良好導熱性，適合高端金屬探測器。
不銹鋼：適用于特殊防腐蝕、耐高溫要求。
3. 表面處理與后續加工
模具表面氮化、鍍鉻：提高耐磨性、減少粘模。
外殼噴涂、絲印、激光雕刻：提升外觀及品牌識別度。
四、金屬探測器外殼模具的制造工藝
模具制造是一項系統工程，涵蓋設計、加工、組裝、調試與維修全過程。
1. 設計階段
3D建模與仿真分析：采用SolidWorks、UG等軟件進行結構仿真，評估成型流道、受力分布與冷卻效果。
模流分析：預測填充、縮孔、氣泡等缺陷，優化模具結構。
2. 加工階段
數控銑削：完成主要型腔、型芯的精加工。
電火花加工：精修細小結構和曲面。
線切割：用于加工復雜型孔及分型面。
3. 裝配與調試
精密裝配：對動模、定模、滑塊等零部件進行高精度組裝。
試模與樣件檢測：通過試模生產首批樣件，檢驗尺寸、表面質量及脫模情況，反復優化。
4. 維護與修復
日常維護：定期清理模具、潤滑運動部件，預防損傷。
修復焊補：針對使用中的磨損、崩角，采用激光焊補等高精度修復手段，延長模具壽命。
五、成本控制與項目管理
1. 開發周期管理
標準模具開發周期一般為45-60天，復雜定制模具需3-4個月。通過前期設計優化、加工工序并行等手段縮短周期，提升市場響應速度。
2. 成本構成
材料費：鋼材、外購配件占總成本約30%。
加工費：數控、火花、拋光等工藝約占40%。
設計與管理費：約10%。
后續維護費：約占5-10%，取決于模具使用頻率與工況。
3. 降本措施
批量采購材料、優化結構減少用料。
標準化零部件使用率提升。
采用模塊化設計，便于零部件通用與快速更換。
六、典型案例解析
1. 安檢門金屬探測器外殼模具
采用一體注塑+多點加強筋結構，模具壽命超過100萬模次。
外殼集成多種接口，便于升級與擴展。
表面高光處理，提升外觀檔次。

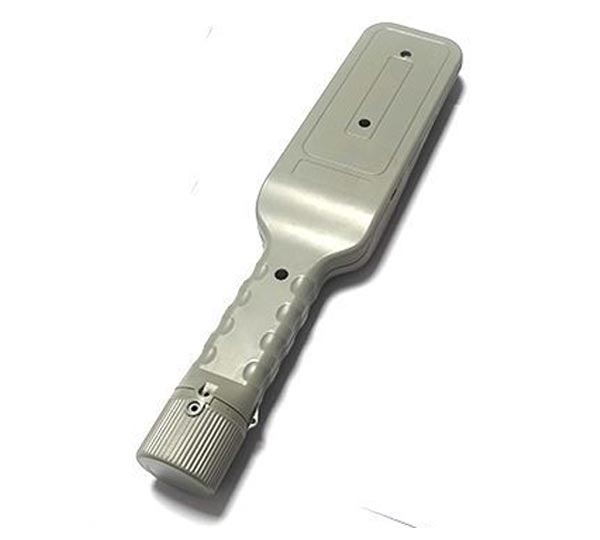

2. 便攜式探測器外殼模具
結構輕巧、模塊化設計，適應多種配件組裝。
外殼采用PC+ABS合金材料，提高抗摔性能。
模具集成熱流道系統，實現多色注塑。
七、未來趨勢與創新方向
1. 智能化與數字化制造
應用物聯網傳感器監控模具使用狀態，提前預警磨損或故障。
數字孿生技術，實現設計—制造—測試全流程數據貫通。
2. 綠色低碳與環保材料
開發可降解材料外殼，提升環保性能。
優化模具冷卻系統，降低能耗、提高生產效率。
3. 柔性定制與小批量生產
快速模具、3D打印輔助開模，為初創品牌、小批量客戶提供靈活方案。
模具標準化、模塊化趨勢明顯，減少開發周期與成本。
金屬探測器外殼模具，是連接創意與產品、質量與效率的橋梁。每一道工序、每一項材料的選擇、每一絲結構的優化，背后都是經驗積累與技術進步的結晶。未來，隨著探測器技術升級與市場需求變化，模具行業也將迎來更高要求與創新機遇。對企業而言，持續加大研發投入、優化管理流程、擁抱智能制造，是實現產品差異化和高質量發展的關鍵路徑。
